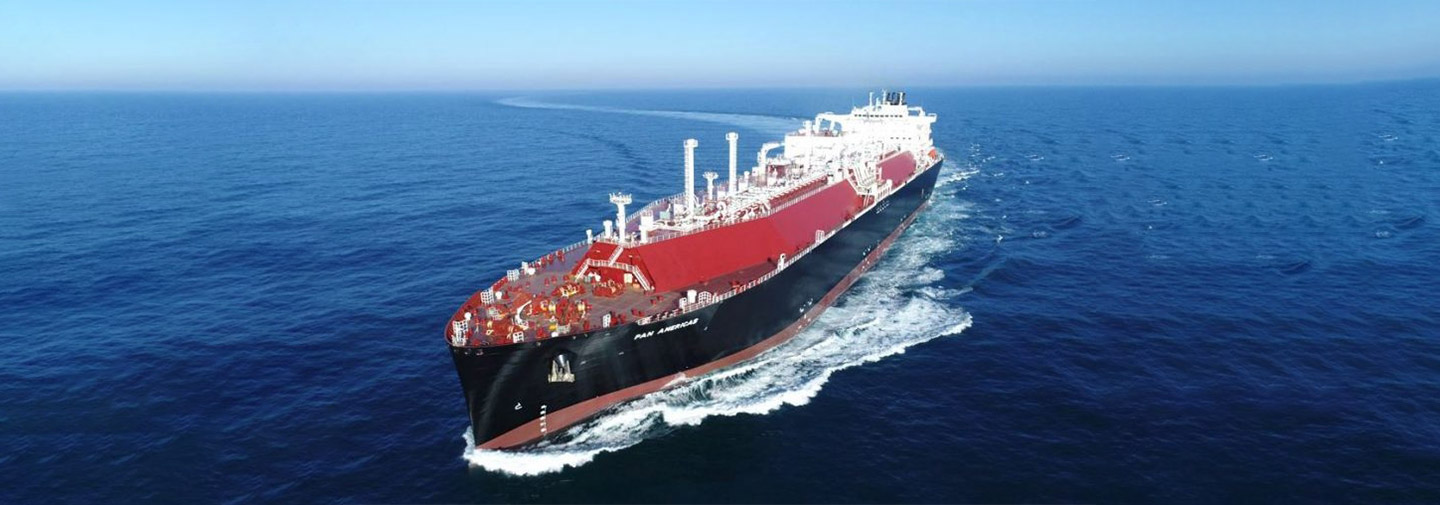

172/174K m³ LNG 运输船


17.2万立方和17.4万立方液化天然气船由沪东中华造船(集团)有限公司建造,该厂也是国内唯一拥有此大型液化天然气船舶经验的船厂。


该船型船长290米、船宽47米、吃水11.3米,单船有四个货舱,货品为-164℃的液化天然气,货舱采用法国 GTT 设计的No.96型薄膜式维护系统,系统最低操作温度为-196℃。


该船低温管路绝热材料采用聚氨酯硬泡预制半管形式,绝热系统采用双层绝热机构,玻璃钢外护作为主防潮层和机械防护层,铝箔作为次防潮层,单船绝热管路长度约3500米,最小和最大管路口径为 DN15 和 DN750。绝热系统设计和施工应充分考虑低温收缩、支撑结构匹配、管路穿舱、防潮防水、交叉作业等因素,以确保系统稳定运行。

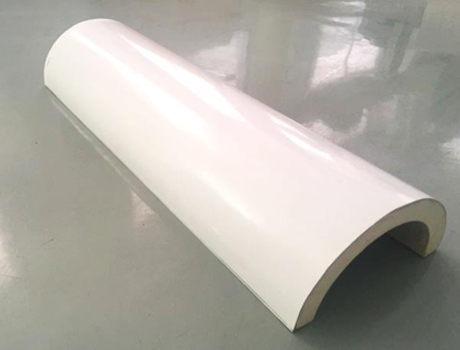

  • 预制半管

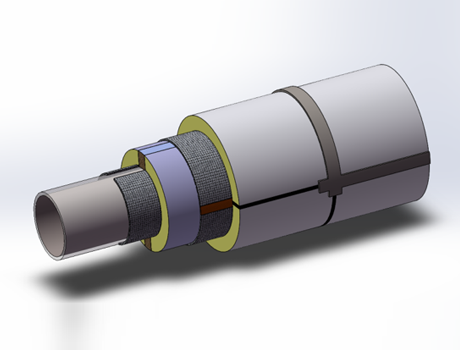

  • 绝热结构

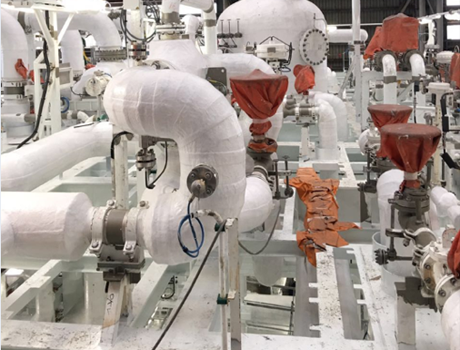

  • 绝热完工
